LINUX 방화벽(Firewall)서버 구축하는 방법[1편]

System of Infra/Linux System 2022. 7. 13. 22:03

LINUX 방화벽(Firewall) 서버 구축하는 방법[1편]

★테스트 환경
1. 리눅스 서버#1(Client)
IP address: 10.1.1.10[내부망]

2. 리눅스 서버#2(Web Server)
IP address: 10.1.1.20 [내부망]

3. 리눅스 서버#3(Firewall Server)
IP address: 10.1.1.1 [내부망 게이트웨이]
IP address: 192.168.111.100 [외부망 NAT]

4. 윈도우 서버#4(Host Client)
IP address: 공인 IP [외부 네트워크]

사설 IP 주소 범위
10.0.0.0 ~ 10.255.255.255
172.16.0.0 ~ 172.31.255.255
192.168.0.0 ~ 192.168.255.255

사설 IP주소가 외부의 인터넷을 접속할 때 사용할 수 있게 해주는 방법을 IP 마스커레이딩 이라고 함.

리눅스 서버#3(Firewall Server)
[root@localhost etc]# dnf -y install iptables-services
마지막 메타 데이터 만료 확인 : 0:00:19 전에 2022년 06월 26일 (일) 오후 05시 35분 23초.
종속성이 해결되었습니다.
========================================================================================================
 꾸러미                        아키텍처           버전                         리포지토리          크기
========================================================================================================
Installing:
 iptables-services             x86_64             1.8.2-9.el8_0.1              BaseOS              58 k
Upgrading:
 iptables                      x86_64             1.8.2-9.el8_0.1              BaseOS             582 k
 iptables-ebtables             x86_64             1.8.2-9.el8_0.1              BaseOS              67 k
 iptables-libs                 x86_64             1.8.2-9.el8_0.1              BaseOS              97 k

거래 요약
========================================================================================================
설치        1 꾸러미
업그레이드  3 꾸러미

총 다운로드 크기 : 805 k
패키지 다운로드중:
(1/4): iptables-services-1.8.2-9.el8_0.1.x86_64.rpm                      25 kB/s |  58 kB     00:02
(2/4): iptables-ebtables-1.8.2-9.el8_0.1.x86_64.rpm                      28 kB/s |  67 kB     00:02
(3/4): iptables-libs-1.8.2-9.el8_0.1.x86_64.rpm                         216 kB/s |  97 kB     00:00
(4/4): iptables-1.8.2-9.el8_0.1.x86_64.rpm                              178 kB/s | 582 kB     00:03
--------------------------------------------------------------------------------------------------------
합계                                                                    245 kB/s | 805 kB     00:03
트랜잭션 점검 실행 중
트랜잭션 검사가 성공했습니다.
트랜잭션 테스트 실행 중
트랜잭션 테스트가 완료되었습니다.
거래 실행 중
  준비 중입니다  :                                                                                  1/1
  스크립틀릿 실행: iptables-libs-1.8.2-9.el8_0.1.x86_64                                             1/1
  Upgrading      : iptables-libs-1.8.2-9.el8_0.1.x86_64                                             1/7
  스크립틀릿 실행: iptables-1.8.2-9.el8_0.1.x86_64                                                  2/7
  Upgrading      : iptables-1.8.2-9.el8_0.1.x86_64                                                  2/7
  스크립틀릿 실행: iptables-1.8.2-9.el8_0.1.x86_64                                                  2/7
  Installing     : iptables-services-1.8.2-9.el8_0.1.x86_64                                         3/7
...(생략)
업그레이드 됨:
  iptables-1.8.2-9.el8_0.1.x86_64                  iptables-ebtables-1.8.2-9.el8_0.1.x86_64
  iptables-libs-1.8.2-9.el8_0.1.x86_64

설치됨:
  iptables-services-1.8.2-9.el8_0.1.x86_64

완료되었습니다!

▶ 리눅스 서버#3(Firewall Server)에서 방화벽 서버로써의 기능을 사용하기 위해서는 해당 서버가 방화벽 정책을 관리해야 합니다.
방화벽 서버에서 인바운드(IN), 아웃바운드(OUT) 정책을 관리하고 있어야 외부와 내부 간의 허용 정책을 통해 안전하게 시스템 운영을 할 수 있기 때문에 해당 서버에 iptables 서비스 패키지를 설치합니다.

▶ 리눅스 서버#2(WebServer)의 기존 IP가 192.160.111.200으로 10.1.1.20의 내부망 아이피로 변경을 해보도록 하겠습니다.

리눅스 서버#2(WebServer)
[root@localhost etc]# nmtui edit ens160

▶ 리눅스 서버#2(WebServer)에서 nmtui edit ens160을 통해서 네트워크 IP 편집기를 수행합니다.

▶ 리눅스 서버#2(WebServer)에서 설정되어 있는 아이피 주소를 삭제합니다.

▶ 리눅스 서버#2(WebServer)에 10.1.1.20 아이피를 설정한 뒤 게이트웨이는 10.1.1.1 마지막으로 DNS 주소는 구글 아이피 8.8.8.8로 설정한 뒤 저장합니다.

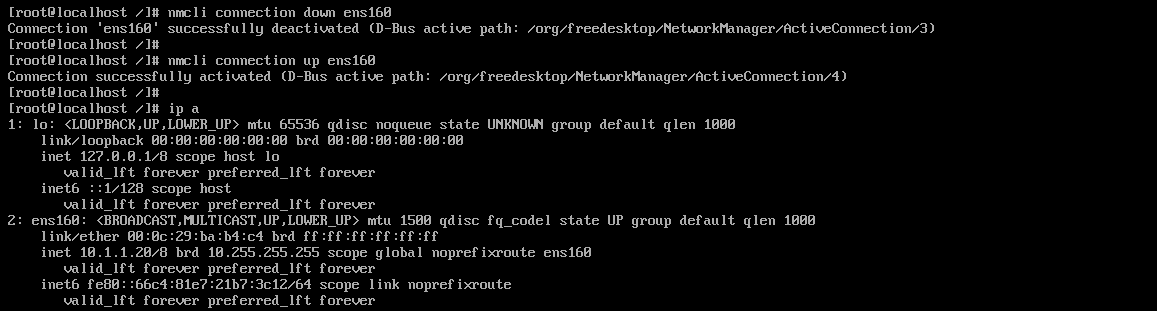

▶ 리눅스 서버#2(WebServer)의 nmcli connection 명령어를 통해서 네트워크 재활성화를 시켜줍니다. 네트워크 재활성화가 완료되면 기존 192.160.111.200에서 10.1.1.20 아이피로 변경된 것을 확인할 수 있습니다.
이것으로 리눅스 서버#2(WebServer)의 준비는 완료되었습니다.

리눅스 서버#1(Client)
[root@localhost /]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:20:71:88 brd ff:ff:ff:ff:ff:ff
    inet 172.30.1.50/24 brd 172.30.1.255 scope global dynamic noprefixroute ens160
       valid_lft 3519sec preferred_lft 3519sec
    inet6 fe80::ec0a:3af4:3a46:1197/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

▶ 리눅스 서버#1(Client) 서버의 네트워크(ens160)의 아이피가 172.30.1.50이므로 10.1.1.10으로 변경을 해주는 작업을 해줍니다.

리눅스 서버#1(Client)
[root@localhost etc]# nmtui edit ens160

▶ 리눅스 서버#1(Client)에서도 동일하게 아이피 변경을 위해서 네트워크 IP 편집기를 수행합니다.

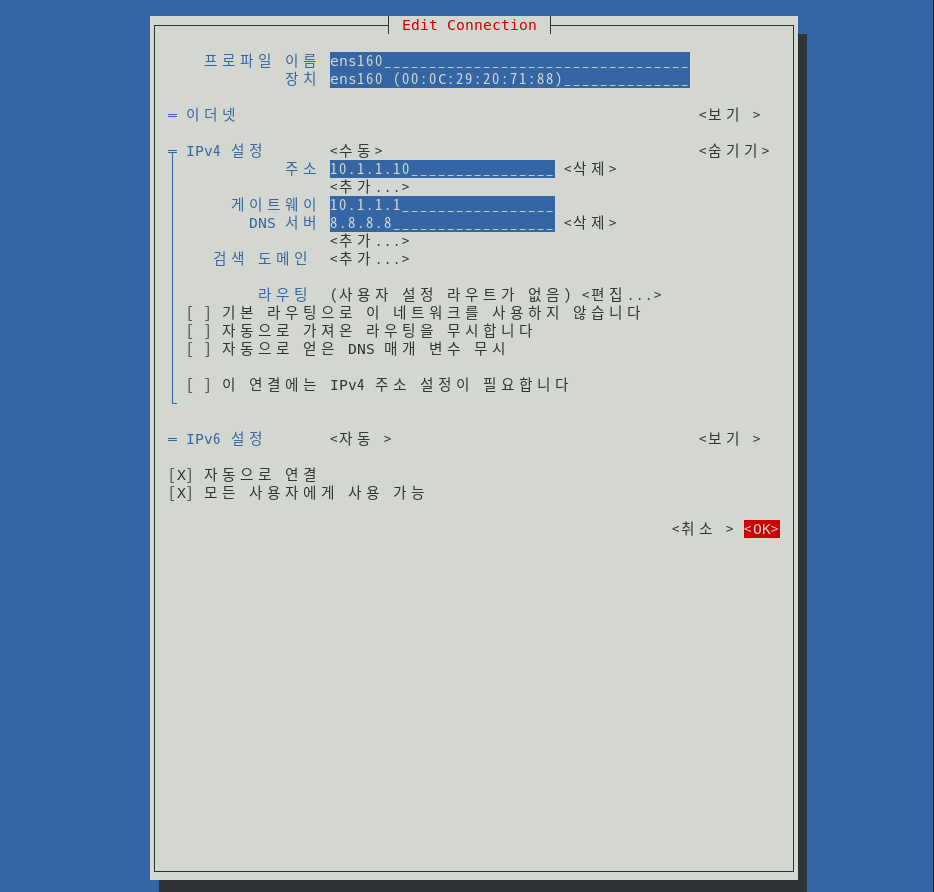

▶ 리눅스 서버#1(Client)에 10.1.1.10의 아이피를 설정하고 게이트웨이는 10.1.1.1 마지막으로 DNS 주소는 구글 주소인 8.8.8.8로 설정한 뒤 저장합니다.

리눅스 서버#1(Client)
[root@localhost /]# nmcli connection down ens160
연결 'ens160'이(가) 성공적으로 비활성화되었습니다(D-Bus 활성 경로: /org/freedesktop/NetworkManager/ActiveConnection/1).

[root@localhost /]# nmcli connection up ens160
연결이 성공적으로 활성화되었습니다 (D-Bus 활성 경로: /org/freedesktop/NetworkManager/ActiveConnection/4)

▶ 리눅스 서버#1(Client)의 nmcli connection 명령어를 통해서 네트워크 재활성화를 시켜줍니다. 네트워크 재활성화가 완료되면 기존 172.30.1.50에서 10.1.1.10 아이피로 변경된 것을 확인할 수 있습니다.

리눅스 서버#1(Client)
[root@localhost /]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:20:71:88 brd ff:ff:ff:ff:ff:ff
    inet 10.1.1.10/8 brd 10.255.255.255 scope global noprefixroute ens160
       valid_lft forever preferred_lft forever
    inet6 fe80::ec0a:3af4:3a46:1197/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

▶ 리눅스 서버#1(Client)의 네트워크(ens160)의 아이피가 10.1.1.10으로 변경되었으며 이것으로 리눅스 서버#1(Client)의 준비는 완료되었습니다.

리눅스 서버#1(Client)
[root@localhost /]# ping -c 3 10.1.1.20
PING 10.1.1.20 (10.1.1.20) 56(84) bytes of data.
64 bytes from 10.1.1.20: icmp_seq=1 ttl=64 time=0.547 ms
64 bytes from 10.1.1.20: icmp_seq=2 ttl=64 time=0.500 ms
64 bytes from 10.1.1.20: icmp_seq=3 ttl=64 time=0.512 ms

--- 10.1.1.20 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 88ms
rtt min/avg/max/mdev = 0.500/0.519/0.547/0.033 ms

▶ 리눅스 서버#1(Client)과 리눅스 서버#2(WebServer) 간의 내부망 아이피 설정은 완료가 되었기 때문에 두 서버 간의 ICMP PING 테스트를 통해서 통신이 되는지 확인합니다.
리눅스 서버#1(Client) -> 리눅스 서버#2(WebServer)로 PING 테스트합니다.

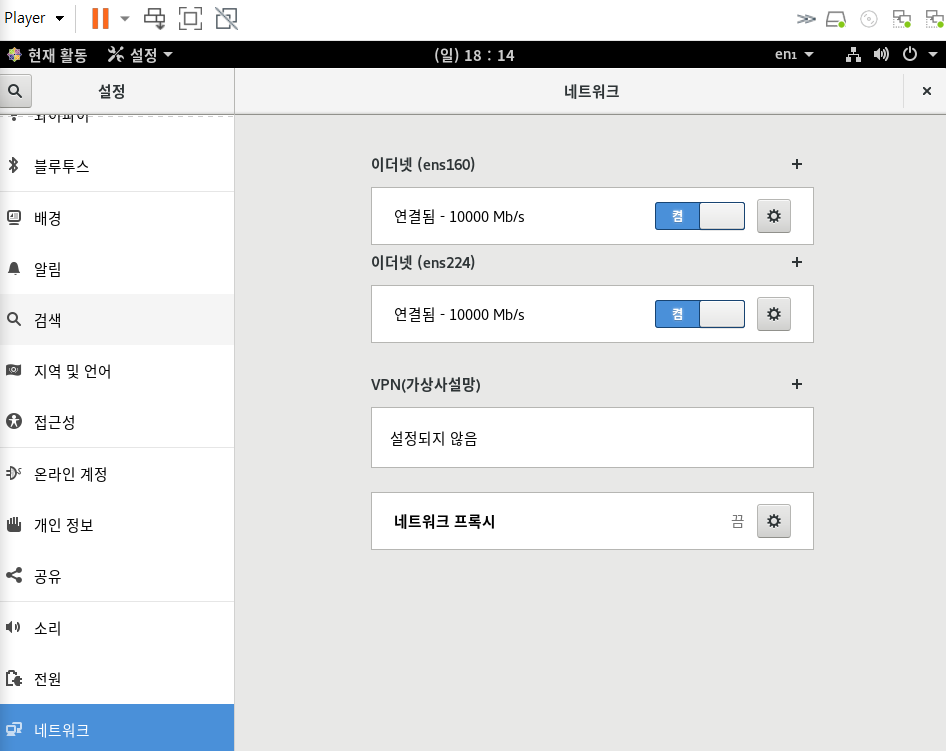

▶ 리눅스 서버#3(Firewall Server)의 아이피를 두 개 부여하기 위해서 네트워크 포트 2개를 활용해야 합니다. ens160의 경우 외부와 통신이 되는 아이피를 할당, ens224의 경우는 내부와 통신을 하는 아이피를 할당해주도록 하겠습니다.

▶ 리눅스 서버#3(Firewall Server)의 아이피를 10.1.1.1로 할당하고 서브넷 마스크는 255.255.255.0 C클래스로 할당 마지막으로 게이트웨이는 10.1.1.1로 설정 후 저장합니다.

[root@localhost /]# vi /etc/sysconfig/network-scripts/ifcfg-ens224
HWADDR=00:0C:29:E7:47:05
TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=none
IPADDR=10.1.1.1
PREFIX=24
GATEWAY=10.1.1.1 -> 삭제
DEFROUTE=yes ->삭제
PEERDNS=no
PEERROUTES=no
IPV4_FAILURE_FATAL=no
IPV6INIT=no
NAME=ens224
UUID=3bc2be09-c915-3fd7-90e5-dc4607ce9f52
ONBOOT=yes
AUTOCONNECT_PRIORITY=-999

▶ 리눅스 서버#3(Firewall Server)의 /etc/sysconfig/network-scripts/ifcfg-ens224 설정에서 GATEWAY와 DEFROUTE 항목을 삭제합니다.

리눅스 서버#3(Firewall Server)
[root@localhost /]# nmcli connection down ens224
연결 'ens224'이(가) 성공적으로 비활성화되었습니다(D-Bus 활성 경로: /org/freedesktop/NetworkManager/ActiveConnection/2).
[root@localhost /]# nmcli connection up ens224
연결이 성공적으로 활성화되었습니다 (D-Bus 활성 경로: /org/freedesktop/NetworkManager/ActiveConnection/5)

▶ 리눅스 서버#3(Firewall Server)의 mcli connection 명령어를 통해서 네트워크 재활성화를 시켜줍니다. 네트워크 재활성화가 완료되면 설정된 아이피가 해당 어댑터에 활성화되는 것을 확인할 수 있습니다.

리눅스 서버#3(Firewall Server)
[root@localhost /]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:e7:47:fb brd ff:ff:ff:ff:ff:ff
    inet 192.168.111.100/24 brd 192.168.111.255 scope global noprefixroute ens160
       valid_lft forever preferred_lft forever
    inet6 fe80::4beb:7287:7a69:cde2/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: ens224: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:e7:47:05 brd ff:ff:ff:ff:ff:ff
    inet 10.1.1.1/24 brd 10.1.1.255 scope global noprefixroute ens224
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fee7:4705/64 scope link

▶ 리눅스 서버#3(Firewall Server)의 ens160(192.168.111.100) 외부망 아이피 부여, ens224(10.1.1.1) 내부망 아이피 부여가 된 것을 확인할 수 있습니다.

2022.07.14 - [System of Infra/LINUX] - LINUX 방화벽(Firewall)서버 구축하는 방법[2편]

LINUX 방화벽(Firewall)서버 구축하는 방법[2편]

LINUX 방화벽(Firewall) 서버 구축하는 방법[2편] ★테스트 환경 1. 리눅스 서버#1(Client) IP address: 10.1.1.10[내부망] 2. 리눅스 서버#2(Web Server) IP address: 10.1.1.20 [내부망] 3. 리눅스 서버#3(..

pinetreeday.tistory.com

2022.07.15 - [System of Infra/LINUX] - LINUX 방화벽(Firewall) 서버 구축하는 방법[3편]

LINUX 방화벽(Firewall) 서버 구축하는 방법[3편]

LINUX 방화벽(Firewall) 서버 구축하는 방법[3편] ★테스트 환경 1. 리눅스 서버#1(Client) IP address: 10.1.1.10[내부망] 2. 리눅스 서버#2(Web Server) IP address: 10.1.1.20 [내부망] 3. 리눅스 서버#3(Fir..

pinetreeday.tistory.com

2021.06.01 - [System of Infra/LINUX] - LINUX Centos 7 방화벽 설정 및 확인

LINUX Centos 7 방화벽 설정 및 확인

LINUX Centos 7 방화벽 설정 및 확인 [root@test_svr1 /]# netstat -ntl Active Internet connections (only servers) Proto Recv-Q Send-Q Local Address Foreign Address State tcp 0 0 0.0.0.0:111 0.0...

pinetreeday.tistory.com

PS. 포스팅의 내용은 제 기준으로 작성한 것이기 때문에 참고해서 보시면 감사하겠습니다.

포스팅 과정의 오류 및 오타 그리고 궁금한 점에 대해서는 댓글 남겨주세요.
