Network 네트워크 L2 스위치 MAC Address 원리

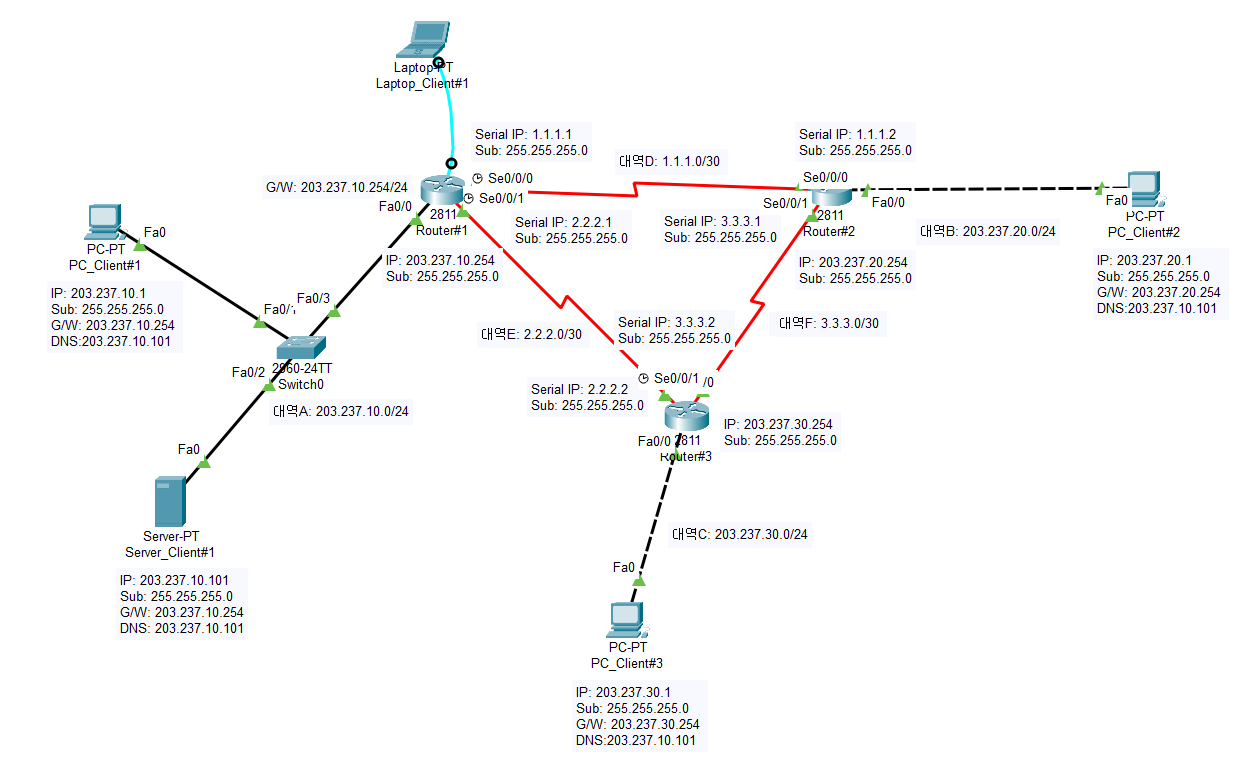

★라우팅 설정 사전 준비 구성
1. Router
- Router#1 203.237.10.254
- Router#2 203.237.20.254
- Router#3 203.237.30.254
2.Switch
- Switch0 PC <->Server <->Router 연결용
3. Desktop
- PC_Client#1 203.237.10.1
- PC_Client#2 203.237.20.1
- PC_Client#3 203.237.30.1
4. Server
- Server_Client#1 203.237.10.101
5. Laptop
- Laptop_Client#1 Serial 설정용★Switch0★ Switch>enable Switch#show mac Switch#show mac address-table Mac Address Table ------------------------------------------- Vlan Mac Address Type Ports ---- ----------- -------- ----- 1 00d0.ffbe.6501 DYNAMIC Fa0/3
▶ Switch0(L2)에서 show mac을 통해서 mac address를 확인하게 되면 현재 Fa0/3번 포트의 mac address가 00d0.ffbe.6501라는 것을 확인할 수 있습니다.
★Router#1★ Router>enable Router#show ip arp Protocol Address Age (min) Hardware Addr Type Interface Internet 203.237.10.254 - 00D0.FFBE.6501 ARPA FastEthernet0/0
▶ Router#1에서 arp 명령어를 사용하게 되면 203.237.10.254의 IP가 연결된 mac address가 00D0.FFBE.6501로 확인되고 Switch0(FAa/0/3) <-> Router#1(Fa0/0) 간의 연결된 부분을 확인할 수 있습니다.
★PC_Client#1 -> Server_Clinet#1★ C:\>ping 203.237.10.101 Pinging 203.237.10.101 with 32 bytes of data: Reply from 203.237.10.101: bytes=32 time=1ms TTL=128 Reply from 203.237.10.101: bytes=32 time<1ms TTL=128 Reply from 203.237.10.101: bytes=32 time<1ms TTL=128 Reply from 203.237.10.101: bytes=32 time<1ms TTL=128 Ping statistics for 203.237.10.101: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 1ms, Average = 0ms ★PC_Client#1 -> Router#1★ C:\>ping 203.237.10.254 Pinging 203.237.10.254 with 32 bytes of data: Reply from 203.237.10.254: bytes=32 time=43ms TTL=255 Reply from 203.237.10.254: bytes=32 time<1ms TTL=255 Reply from 203.237.10.254: bytes=32 time<1ms TTL=255 Reply from 203.237.10.254: bytes=32 time<1ms TTL=255 Ping statistics for 203.237.10.254: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 43ms, Average = 10ms ★PC_Client#1 -> PC_Client#2★ C:\>ping 203.237.20.1 Pinging 203.237.20.1 with 32 bytes of data: Reply from 203.237.20.1: bytes=32 time=9ms TTL=128 Reply from 203.237.20.1: bytes=32 time<1ms TTL=128 Reply from 203.237.20.1: bytes=32 time=1ms TTL=128 Reply from 203.237.20.1: bytes=32 time=3ms TTL=128 Ping statistics for 203.237.20.1: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 9ms, Average = 3ms
▶ PC_Client#1에서 Router#1, PC_Client#2간의 패킷 통신 전달을 통해서 ICMP PING 통신이 되는 것을 확인할 수 있습니다.
★Switch0★ Switch>enable Switch#show mac ad Switch#show mac address-table Mac Address Table ------------------------------------------- Vlan Mac Address Type Ports ---- ----------- -------- ----- 1 000c.cf95.503c DYNAMIC Fa0/2 1 0090.21c5.4e07 DYNAMIC Fa0/1 1 00d0.ffbe.6501 DYNAMIC Fa0/3
▶ ICMP PING 테스트를 통해서 패킷이 PC_Client#1에서 Switch0을 거쳐서 통신이 되었기 때문에 Switch0(L2) 스위치에서 해당 목적지의 mac address를 가지고 있게 됩니다. 2 계층의 장비는 mac 주소를 기반으로 통신을 하는 것을 확인할 수 있습니다.
또한 L2스위치의 경우 Packet 통신이 지속적으로 이루어지는 것이 아니기 때문에 시간이 지난 이후에 맥주소 리스트에서 사라지게 됩니다.(통신이 단절된것은 아님)★Switch0★ Switch>enable Switch#show mac ad Switch#show mac address-table Mac Address Table ------------------------------------------- Vlan Mac Address Type Ports ---- ----------- -------- ----- 1 000c.cf95.503c DYNAMIC Fa0/2 --> Server_Client#1 1 0090.21c5.4e07 DYNAMIC Fa0/1 --> PC_Clinet#1 1 00d0.ffbe.6501 DYNAMIC Fa0/3 --> Router#1
▶ Switch0에서 맥주소를 확인하게 되면 Server_Client#1, PC_Client#1의 맥주소가 확인이 되지만 PC_Client#2의 맥주소는 확인이 되지 않고 Router#1의 맥주소가 보이게 됩니다.
타 대역의 203.237.20.1로 ping 체크시 스위치에서는 해당 PC_Client#2의 mac주소를 알 수 없기 때문에 Router#1의 맥주소를 가지고 있고 Router#1이 기억하고 있다가 Router#2에게 요청 뒤 PC_Client#2의 MAC을 알 수 있게 됩니다.★PC_Client#1 -> PC_Client#2 C:\>ping 203.237.20.1 Pinging 203.237.20.1 with 32 bytes of data: Request timed out. Reply from 203.237.20.1: bytes=32 time=2ms TTL=126 Reply from 203.237.20.1: bytes=32 time=1ms TTL=126 Reply from 203.237.20.1: bytes=32 time=17ms TTL=126 Ping statistics for 203.237.20.1: Packets: Sent = 4, Received = 3, Lost = 1 (25% loss), Approximate round trip times in milli-seconds: Minimum = 1ms, Maximum = 17ms, Average = 6ms

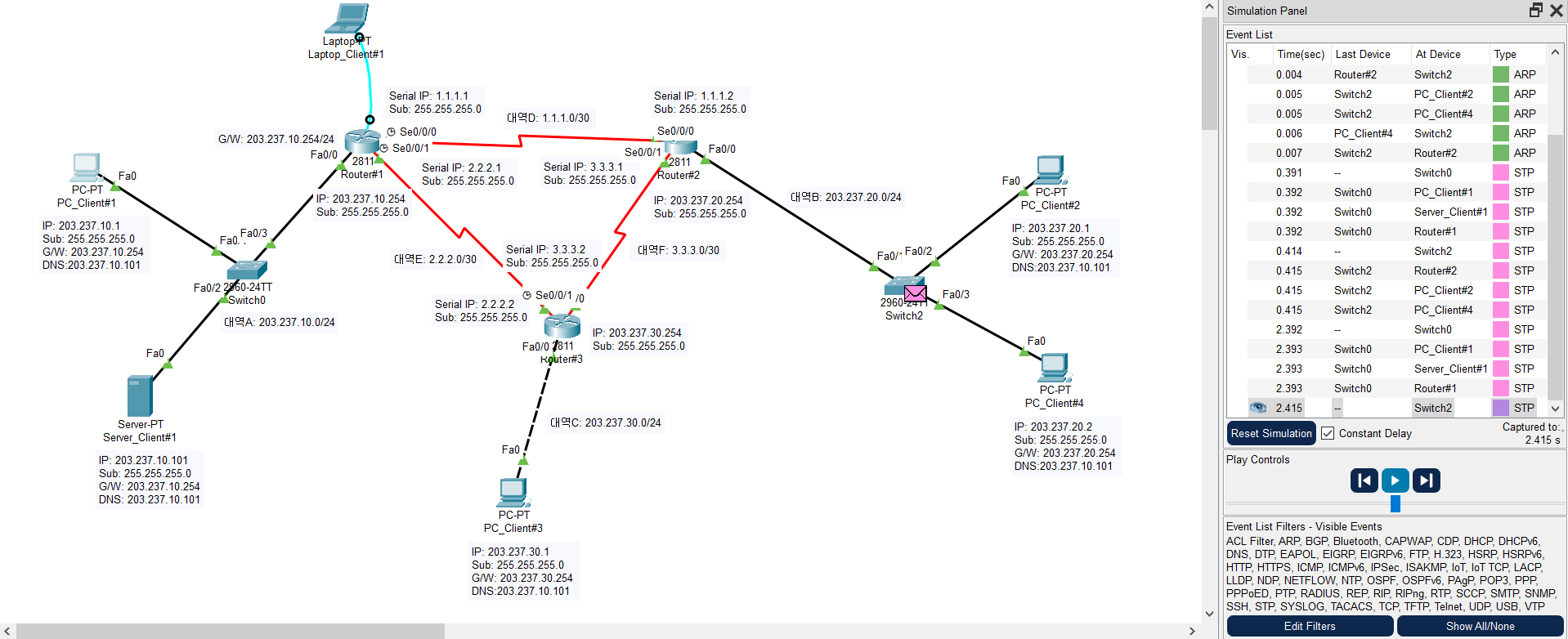

▶ PC_Client#1에서 PC_Client#2로 PING 테스트를 진행합니다.
▶ Router#2에서는 ARP를 통해서 IP 기반의 주소를 확인 후 PC_Client#2까지 패킷 통신 후 PC_Client#1까지 SYN /ACK 동작이 완료 된것을 확인할 수 있습니다.
반응형2022.08.07 - [System of Infra/Network] - Network 네트워크 라우팅 테이블 구성하는 방법(1)
Network 네트워크 라우팅 테이블 구성하는 방법(1)
Network 네트워크 라우팅 테이블 구성하는 방법 ★라우팅 설정 사전 준비 구성 1. Router - Router#1 203.237.10.254 - Router#2 203.237.20.254 - Router#3 203.237.30.254 2.Switch - Switch0 PC Server R..
pinetreeday.tistory.com
2022.08.08 - [System of Infra/Network] - Network 네트워크 라우팅 테이블 구성하는 방법(2)
Network 네트워크 라우팅 테이블 구성하는 방법(2)
Network 네트워크 라우팅 테이블 구성하는 방법(2) ★라우팅 설정 사전 준비 구성 1. Router - Router#1 203.237.10.254 - Router#2 203.237.20.254 - Router#3 203.237.30.254 2.Switch - Switch0 PC Serve..
pinetreeday.tistory.com
PS. 포스팅의 내용은 제 기준으로 작성한 것이기 때문에 참고해서 보시면 감사하겠습니다.
포스팅 과정의 오류 및 오타 그리고 궁금한 점에 대해서는 댓글 남겨주세요.
